เหตุใดจึงเลือกชิ้นส่วนพลาสติกต้นแบบ CNC เพื่อการทำซ้ำผลิตภัณฑ์ที่รวดเร็วและมีความเสี่ยงต่ำลง

บทความบทคัดย่อ

สารบัญ

โครงร่าง

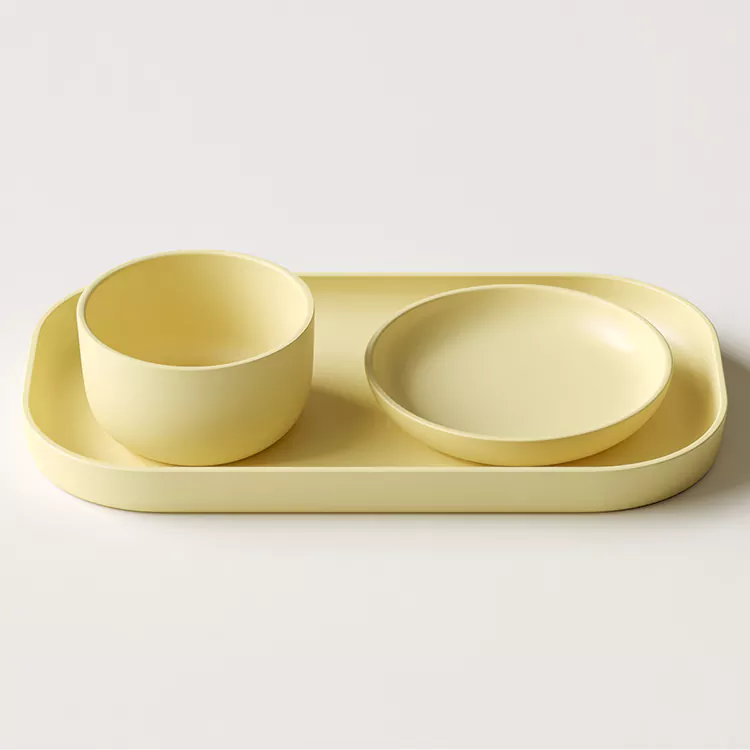

ชิ้นส่วนพลาสติกต้นแบบ CNC คืออะไร และเมื่อใดจึงมีความสำคัญมากที่สุด

ชิ้นส่วนพลาสติกต้นแบบ CNCเป็นส่วนประกอบต้นแบบที่กลึงจากสต็อกพลาสติกแข็ง (เช่น ABS, POM, อะคริลิค, ไนลอน, PC, PEEK และอื่นๆ) โดยใช้การกัดและการกลึงที่ควบคุมด้วยคอมพิวเตอร์ ต่างจาก "โมเดลการแสดงผล" ชิ้นส่วนเหล่านี้สามารถสร้างให้มีความคลาดเคลื่อนในการใช้งาน ประกอบกับส่วนประกอบอื่นๆ และทดสอบในสภาพแวดล้อมจริง บางครั้งอาจใช้เป็นตัวอย่างก่อนการผลิตในระยะสั้นด้วยซ้ำ

สิ่งที่สำคัญที่สุดเมื่อโครงการของคุณมีอินเทอร์เฟซที่แน่นหนา (แบบ snap fit, ซีล, บานพับ, เม็ดมีดแบบเกลียว), ต้องมีพื้นผิวสำเร็จที่มั่นคง (การสาธิตของลูกค้า, บทวิจารณ์ของนักลงทุน, งานแสดงสินค้า) หรือต้องการความสามารถในการทำซ้ำ (ตัวอย่างที่เหมือนกันหลายตัวอย่างสำหรับการทดสอบหรือผู้มีส่วนได้ส่วนเสีย) หากคุณเคยพูดว่า “มันใช้งานได้กับ CAD” ต้นแบบ CNC มักจะเป็นวิธีที่เร็วที่สุดในการตรวจสอบว่ามันใช้งานได้ในมือคุณหรือไม่

CNC เทียบกับวิธีการต้นแบบอื่นๆ: สิ่งที่ลูกค้ามักจะเสียใจ

หลายทีมเลือกวิธีการสร้างต้นแบบโดยพิจารณาจากวิธีที่เร็วที่สุดหรือวิธีที่ใช้ครั้งล่าสุด แล้วเสียใจเมื่อตัวอย่างไม่ตอบคำถามจริง ต่อไปนี้เป็นวิธีคิดที่ถูกต้อง:

• การพิมพ์แบบเติมแต่ง:เหมาะสำหรับความเร็วและรูปทรงในยุคแรกๆ แต่มักจะอ่อนแอในเรื่องความทนทาน ผิวสำเร็จ และความรู้สึกในชีวิตจริง—โดยเฉพาะอย่างยิ่งสำหรับการประกอบ
• การหล่อแบบสุญญากาศ:เหมาะสำหรับการผลิตเป็นชุดเล็กๆ และลักษณะที่ปรากฏบางอย่าง แต่อาจแตกต่างกันไปในแต่ละหน่วย และอาจไม่ตรงกับประสิทธิภาพที่แน่นอนของพลาสติกเป้าหมายของคุณ
• เครื่องมือแบบอ่อน / เครื่องมือแบบเร็ว:ใกล้เคียงกับพฤติกรรมการผลิตมากขึ้น แต่มีต้นทุนล่วงหน้าสูงกว่าและการตั้งค่านานกว่า เหมาะมากเมื่อคุณใกล้จะถึงการออกแบบขั้นสุดท้ายแล้ว
• เครื่องจักรกลซีเอ็นซี:แข็งแกร่งในด้านความพอดี ฟังก์ชัน ความสามารถในการทำซ้ำ และการควบคุมการเคลือบ—โดยเฉพาะอย่างยิ่งเมื่อคุณยังคงทำซ้ำอยู่

ปัญหาที่พบบ่อยของลูกค้าและวิธีป้องกัน

ความหงุดหงิดของต้นแบบส่วนใหญ่มาจากความคาดหวังที่ไม่ตรงกัน ไม่ใช่ความตั้งใจที่ไม่ดี ด้านล่างนี้คือปัญหาที่แสดงซ้ำแล้วซ้ำอีก—และการแก้ไขที่ได้ผลจริง

• จุดที่ 1: “ชิ้นส่วนไม่พอดี”
  แก้ไขโดยการกำหนดมิติข้อมูลวิกฤตให้พอดี เรียกจุดอ้าง และระบุพิกัดความเผื่อตามความเป็นจริงในจุดที่สำคัญที่สุด แบ่งปันข้อมูลชิ้นส่วนที่เข้าคู่กัน (หรืออย่างน้อยขนาดอินเทอร์เฟซ) เพื่อให้ช่างเครื่องสามารถตรวจสอบสภาพได้
• จุดที่ 2: “ราคาเสนอสูงกว่าที่คาดไว้”
  แก้ไขโดยการลบพิกัดความเผื่อที่ไม่จำเป็นออก หลีกเลี่ยงช่องว่างที่แคบลึก เพิ่มรัศมีภายใน และรวมคุณลักษณะต่างๆ เมื่อเป็นไปได้ ความซับซ้อนทำให้เกิดรอบเวลา และรอบเวลาทำให้เกิดต้นทุน
• จุดที่เจ็บปวด 3: “ระยะเวลารอคอยสินค้ามักจะลื่นไหล”
  แก้ไขโดยชี้แจงสิ่งที่ยืดหยุ่นได้: ทางเลือกวัสดุ ระดับการตกแต่ง แถบพิกัดความเผื่อ หรือการแบ่งส่วนชิ้นส่วน การตัดสินใจอย่างรวดเร็วเกี่ยวกับวัสดุทดแทนหรือการตกแต่งเสร็จสิ้นสามารถช่วยประหยัดเวลาได้หลายวัน
• จุดที่ 4: “พื้นผิวดูผิดสำหรับการสาธิต”
  แก้ไขโดยการระบุเป้าหมายด้านสุนทรียศาสตร์ของคุณตั้งแต่เนิ่นๆ (ด้านหรือเงา โปร่งใสหรือโปร่งแสง ทิศทางของพื้นผิว) และยอมรับภาพถ่ายตัวอย่างหรือมาตรฐานอ้างอิงก่อนเริ่มการตัดเฉือน
• จุดที่ 5: “เราเปลี่ยนการออกแบบและทุกอย่างรีเซ็ต”
  แก้ไขโดยการกำหนดเวอร์ชันไฟล์ให้ชัดเจน และแสดงรายการการแก้ไขในบันทึกการเปลี่ยนแปลงสั้นๆ (อะไรเปลี่ยนแปลง ทำไม และสำคัญ) ซึ่งจะช่วยลดการสื่อสารที่ผิดพลาดมากกว่าการประชุมใดๆ

ตารางการเลือกวัสดุ: การเลือกพลาสติกที่มีลักษณะเหมือนชิ้นส่วนสุดท้าย

การเลือกใช้วัสดุคือจุดที่ต้นแบบมีประโยชน์หรือทำให้เข้าใจผิด พลาสติกที่ "เหมาะสม" ขึ้นอยู่กับสิ่งที่คุณกำลังพยายามเรียนรู้: ความแข็งแรง การสึกหรอ ความโปร่งใส ความทนทานต่อสารเคมี ประสิทธิภาพความร้อน หรือเพียงแค่รูปลักษณ์ภายนอก ด้านล่างนี้เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับชิ้นส่วนพลาสติกต้นแบบ CNC.

ความคลาดเคลื่อน ความพอดี และเคล็ดลับการวาดที่ช่วยประหยัดเวลาหลายสัปดาห์

ความคลาดเคลื่อนคือจุดที่ต้นแบบเร่งกำหนดเวลาของคุณหรือทำลายกำหนดการอย่างเงียบๆ เป้าหมายไม่ใช่การทำให้ทุกสิ่งมีความแม่นยำเป็นพิเศษ—แต่คือทำให้สิ่งที่ถูกต้องแม่นยำ หากคุณทำสิ่งเดียว ให้ทำดังนี้: ทำเครื่องหมายว่าขนาดใดมีความสำคัญอย่างยิ่งต่อการประกอบ

แนวทางปฏิบัติที่ละเอียดอ่อนแต่ทรงพลัง: กำหนดจุดอ้างอิงและจุดประสงค์ในการวัด “หน้าแบบนี้ต้องแบนถึงจะประกบกัน” ใช้ได้จริงมากกว่า “ทำให้แม่น” เมื่อโรงงานเข้าใจจุดประสงค์ พวกเขาสามารถเลือกกลยุทธ์การตัดเฉือนที่ตรงกับเป้าหมายของคุณได้โดยไม่เพิ่มต้นทุน

การตกแต่งพื้นผิวและรูปลักษณ์: เตรียมการนำเสนอตัวอย่าง

หากคุณกำลังนำต้นแบบมาใช้ในการพบปะกับลูกค้า รูปลักษณ์ภายนอกก็มีความสำคัญ แต่ "การตกแต่งที่สวยงาม" อาจมีความหมายที่แตกต่างกันสำหรับแต่ละคน เฉพาะเจาะจง: คุณต้องการลุคแมตต์และสม่ำเสมอหรือไม่? พื้นผิวตู้โชว์มันเงา? หน้าต่างโปร่งใสที่มีความคมชัดของแสง?

• กลึงเสร็จ:เส้นทางเครื่องมือที่มองเห็นได้ เหมาะสำหรับการตรวจสอบการทำงานและการดำเนินการที่รวดเร็ว
• ลูกปัดเสียหาย:ลุคแมตต์ที่สม่ำเสมอยิ่งขึ้น ซ่อนเครื่องหมายการตัดเฉือนเล็กน้อย
• ขัดเงา:เหมาะที่สุดสำหรับพลาสติกใส เช่น อะคริลิก/พีซี เมื่อความชัดเจนเป็นสิ่งสำคัญ
• ทาสี / เคลือบ:มีประโยชน์สำหรับการสาธิตสีของแบรนด์ แต่หารือเกี่ยวกับความต้องการการยึดเกาะตั้งแต่เนิ่นๆ
• ทิศทางพื้นผิว:สำหรับพื้นผิวที่หันเข้าหาลูกค้า ให้ระบุ “ด้านที่แสดง” และทิศทางของเกรนที่ต้องการ

รายการตรวจสอบ DFM ที่รวดเร็วก่อนที่คุณจะขอใบเสนอราคา

รายการตรวจสอบสั้นๆ สามารถป้องกันการส่งอีเมลต่อเนื่องกันยาวๆ ได้ ดำเนินการตามนี้ก่อนที่คุณจะส่งไฟล์ออกไป แล้วคุณจะได้ราคาที่เร็วขึ้นและสะอาดขึ้นพร้อมกับเซอร์ไพรส์น้อยลง

• กำหนดเป้าหมาย:การตรวจสอบความพอดี การทดสอบการทำงาน การสาธิตรูปลักษณ์ หรือตัวอย่างก่อนการผลิต?
• ยืนยันความตั้งใจของวัสดุ:“ความแข็งคล้ายกับ ABS” แตกต่างจาก “POM อย่างแน่นอน”
• ทำเครื่องหมายคุณสมบัติที่สำคัญ:พื้นผิวการซีล, ส่วนเชื่อมต่อแบบสแน็ป, ที่นั่งแบริ่ง, หมุดปรับตำแหน่ง
• เลือกระดับจบ:ใช้งานได้อย่างเดียวกับพร้อมนำเสนอ
• การประกอบแผน:ส่วนแทรก เกลียว กาว พื้นที่เชื่อมอัลตราโซนิก หรือตัวยึด
• กำหนดตรรกะปริมาณ:1 สำหรับการตรวจสอบความถูกต้องของแนวคิด, 3–5 สำหรับการวนซ้ำ + การทดสอบ, 10+ สำหรับการทดลองภาคสนาม
• การควบคุมเวอร์ชัน:ชื่อไฟล์ที่แสดงการแก้ไขและวันที่อย่างชัดเจน

ขั้นตอนการทำงานที่สมจริงสำหรับการสั่งซื้อชิ้นส่วนพลาสติกต้นแบบ CNC

ลำดับต้นแบบที่ราบรื่นมักจะเป็นไปตามจังหวะที่คาดเดาได้ ขั้นตอนการทำงานที่จะปกป้องทั้งสองฝ่าย (คุณและผู้ผลิต) จากความเข้าใจผิดมีดังนี้

1. แบ่งปันข้อมูลสำคัญ:ไฟล์ CAD, แบบร่าง, วัสดุเป้าหมาย, ปริมาณ, การตกแต่ง และ “ข้อกังวล 3 อันดับแรกของคุณ”
2. รับใบเสนอราคาพร้อมหมายเหตุชี้แจง:ถามสมมติฐานที่เกิดขึ้น (ความคลาดเคลื่อน การตกแต่ง ขนาดสต็อก)
3. ยืนยันมิติที่สำคัญ:หากจำเป็น ให้ขอการตรวจสอบสภาพร่างกายอย่างรวดเร็วก่อนที่จะเริ่มการตัดเฉือน
4. การผลิต + การตรวจสอบระหว่างดำเนินการ:คุณลักษณะสำคัญที่วัดได้ในขณะที่งานดำเนินไป ไม่ใช่แค่เมื่อสิ้นสุดเท่านั้น
5. การตรวจสอบขั้นสุดท้าย + ภาพถ่าย:มีประโยชน์อย่างยิ่งสำหรับพื้นผิวเครื่องสำอางหรือชิ้นส่วนโปร่งใส
6. การจัดส่ง + ข้อเสนอแนะ:การปรับปรุงเล็กๆ น้อยๆ ที่นี่จะช่วยเร่งการแก้ไขครั้งต่อไปของคุณได้อย่างมาก

วิธีเลือกพันธมิตรการผลิตโดยไม่ต้องคาดเดา

การเลือกซัพพลายเออร์ไม่ควรรู้สึกเหมือนเป็นการพนัน คุณสามารถลดความเสี่ยงได้อย่างรวดเร็วด้วยการถามคำถามที่เปิดเผยความสามารถและคุณภาพในการสื่อสาร โดยเฉพาะสำหรับพลาสติก ซึ่งพฤติกรรมของการตัดเฉือนและความคาดหวังในการตกแต่งจะแตกต่างกันมาก

• คุณช่วยแนะนำพลาสติกตามเป้าหมายของฉันได้ไหมพันธมิตรที่เข้มแข็งจะถามเกี่ยวกับการใช้งาน สภาพแวดล้อม และรูปลักษณ์ภายนอก ก่อนที่จะตั้งชื่อวัสดุ
• คุณมีแผนอย่างไรสำหรับมิติที่สำคัญคุณต้องการทราบว่าพวกเขาจะตรวจสอบและควบคุมคุณสมบัติที่สำคัญที่สุดอย่างไร
• คุณจะจัดการกับการเปลี่ยนแปลงการแก้ไขอย่างไร?กระบวนการที่ชัดเจนสำหรับการควบคุมเวอร์ชันช่วยป้องกันการปะปนกันที่มีค่าใช้จ่ายสูง
• พื้นผิวแบบใดที่เหมือนจริงสำหรับพลาสติกของฉันความคาดหวังที่ซื่อสัตย์เอาชนะคำสัญญาในแง่ดี
• คุณสามารถแบ่งปันข้อผิดพลาดทั่วไปที่คุณเห็นในส่วนที่คล้ายกันได้หรือไม่ประสบการณ์แสดงให้เห็นในการป้องกัน ไม่ใช่แค่การผลิตเท่านั้น

หากคุณต้องการพันธมิตรที่มุ่งเน้นการสื่อสารเชิงปฏิบัติและการดำเนินการอย่างสม่ำเสมอเซินเจิ้น Honmor Precision Technology Co. , Ltd. รองรับการตัดเฉือนพลาสติกต้นแบบสำหรับทีมที่ต้องการการวนซ้ำที่รวดเร็ว ผิวสำเร็จที่สะอาด และผลลัพธ์ที่คาดเดาได้ โดยเฉพาะอย่างยิ่งเมื่อต้นแบบของคุณต้องทำงานเหมือนผลิตภัณฑ์จริง ไม่ใช่แนวคิด

คำถามที่พบบ่อย

ปิดความคิด

ต้นแบบควรขจัดความไม่แน่นอน ไม่ใช่สร้างสิ่งใหม่ เมื่อคุณต้องการความพอดีที่แม่นยำ ฟังก์ชั่นที่เชื่อถือได้ และการตกแต่งที่ดีพอที่จะแสดงให้เห็นชิ้นส่วนพลาสติกต้นแบบ CNCอาจเป็นเส้นทางตรงจาก “ความคิด” ไปสู่ ​​“การตัดสินใจ” สิ่งสำคัญคือความชัดเจน: กำหนดเป้าหมายของคุณ เน้นสิ่งที่สำคัญ และทำงานร่วมกับพันธมิตรที่สื่อสารสมมติฐานและข้อจำกัดตั้งแต่เนิ่นๆ
